باتری سرب اسیدی دارای دریچه خود تنظیم (VRLA) چیست؟
باتری سرب اسیدی دارای دریچه خود تنظیم را میشناسید؟ همان باتری VRLA است، با یک ویژگی که کمتر کسی به آن دقت میکند: هر بار فشار داخل سلولش از ۴ تا ۲۰ کیلوپاسکال بگذرد، شیر روی بدنه فقط برای چند لحظه باز میشود، گاز اضافه را بیرون میدهد و دوباره بسته میشود، بدون اینکه شما اصلاً متوجه این رفتوبرگشت بشوید. در مقاله باتری سیلد اسید چیست ساختار کلی و انواع AGM و GEL این باتری را شرح دادهایم؛ اینجا فقط سراغ همین دریچه و چرخه بازترکیب گازش میرویم و کاری که در تعیین سلامت واقعی باتری میکند.
- دریچه خود تنظیم یک شیر یکطرفه است که فقط در فشار غیرعادی باز میشود
- وظیفه اصلی آن نگهداشتن گاز اکسیژن داخل باتری برای بازترکیب با سرب است
- باتری VRLA سه حالت ظاهری دارد: سالم، هشدار و بحرانی؛ هرکدام را میتوان با چشم تشخیص داد
- باز شدن مکرر این دریچه نشانه شارژ نادرست یا نگهداری در دمای بالاتر از ۳۰ درجه سانتیگراد است
- همین طراحی است که VRLA را در مقایسه با باتری نیکل کادمیوم برای UPS اقتصادیتر میکند
دریچه باتری VRLA دقیقاً چه کاری انجام میدهد؟

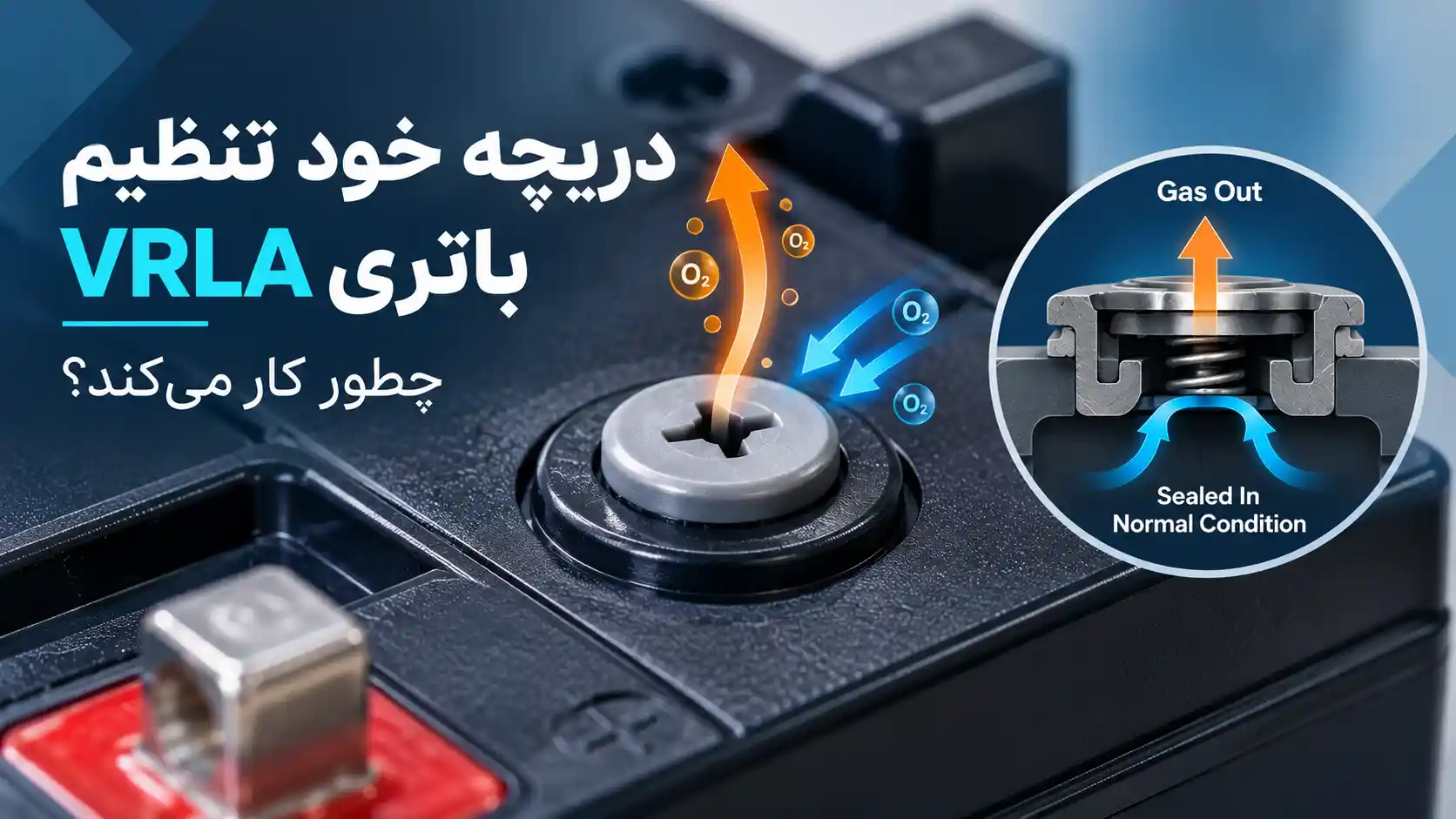

در حالت عادی، دریچه باتری VRLA کاملاً بسته میماند و هیچ گازی از آن خارج نمیشود. این دریچه فقط زمانی باز میشود که فشار داخل سلول از یک آستانه مشخص، معمولاً بین ۴ تا ۲۰ کیلوپاسکال بسته به مدل باتری، عبور کند. به همین دلیل اسم آن را دریچه «خود تنظیم» گذاشتهاند؛ خودش تشخیص میدهد کِی باید باز شود و بلافاصله بعد از تخلیه فشار اضافه، دوباره بسته میشود.
نکته مهمی که در بیشتر توضیحهای سادهشده این دریچه نادیده گرفته میشود این است که این قطعه یک منفذ ساده برای خروج گاز نیست، بلکه یک شیر کالیبرهشده با فشار بازِ دقیق است. اگر هوای بیرون بتواند از همین مسیر وارد باتری شود، اکسیژن محیط با صفحات باتری واکنش داده و آنها را خورده میکند؛ برای همین طراحی این دریچه باید مسیر رفتوبرگشت گاز را کاملاً یکطرفه و کنترلشده نگه دارد.
چرخه بازترکیب اکسیژن؛ رازی که این باتری را بدون نیاز به آب نگه میدارد
در باتری سرب اسیدی تر، هنگام شارژ، گاز هیدروژن از صفحه منفی و گاز اکسیژن از صفحه مثبت آزاد میشود و همین گازها هستند که باعث میشوند سطح آب داخل باتری کم شود. در باتری VRLA، بهجای اینکه این اکسیژن به بیرون فرار کند، از میان الکترولیت جذبشده در فایبرگلاس یا ژل عبور میکند و به صفحه منفی میرسد، آنجا با سرب واکنش داده و دوباره تبدیل به آب میشود.
همین چرخه رفتوبرگشتی، که در منابع فنی به آن چرخه بازترکیب اکسیژن (Oxygen Recombination Cycle) میگویند، با راندمانی بالای ۹۹ درصد کار میکند. دقیقاً به همین دلیل است که باتری VRLA در طول عمر خود عملاً هیچ آبی از دست نمیدهد و نیازی به سرویس ندارد؛ نکتهای که در طراحی الکترولیت «کمآب» یا acid-starved این باتریها هم دیده میشود، یعنی مقدار الکترولیت از ابتدا کمی محدودتر از حد اشباع کامل صفحات تنظیم شده تا مسیر عبور گاز باز بماند.
اگر این دریچه نبود، چه اتفاقی میافتاد؟
بدون این دریچه، باتری VRLA عملاً هیچ فرقی با یک ظرف بسته پر از گاز فشرده نداشت. تجمع گاز هیدروژن و اکسیژن بدون راه خروج، بهسرعت فشار داخلی را بالا میبرد و خطر ترکیدن بدنه باتری را ایجاد میکند. برعکس، در باتریهای تر که اساساً دریچه تنظیمشده ندارند، گاز آزادانه از یک منفذ ساده خارج میشود؛ به همین دلیل آن باتریها باید همیشه در محیط با تهویه مناسب و بهصورت ایستاده نصب شوند.
سه حالت ظاهری دریچه؛ چطور بدون باز کردن باتری وضعیتش را بسنجیم؟
یک راه عملی و ساده برای ارزیابی اولیه باتری VRLA، نگاهکردن به شکل بدنه و اطراف دریچه است، بدون نیاز به هیچ ابزاری. سه حالت زیر را میتوان از هم تشخیص داد و هرکدام معنای متفاوتی دارد.
در حالت اول، بدنه باتری کاملاً صاف است یا حتی کمی به سمت داخل فرورفته (حالت مقعر). این فرورفتگی جزئی طبیعی است و نشانه خرابی نیست؛ چون فشار داخل سلول در حالت استراحت معمولاً کمی پایینتر از فشار هوای بیرون است. بسیاری از افراد همین فرورفتگی را با نفخ اشتباه میگیرند و نگران میشوند، درحالیکه خودش نشانه سلامت باتری است.
در حالت دوم، بدنه باتری کمی برآمده یا اطراف دریچه رنگپریده و لکهدار شده است. این حالت هشدار اولیه محسوب میشود و معمولاً به این معناست که دریچه چند بار بیشتر از حد معمول باز شده، اغلب به دلیل شارژ با ولتاژ بالاتر از حد یا نگهداری در محیط گرم.
در حالت سوم، بدنه بهوضوح متورم شده یا رسوب سفید یا خاکستری اطراف دریچه دیده میشود. این حالت بحرانی است و یعنی باتری بارها بهشدت گاز از دست داده و الکترولیت داخلش خشک شده؛ در این مرحله ادامه استفاده از باتری توصیه نمیشود.
باز شدن مکرر دریچه چه چیزی را نشان میدهد؟
اگر دریچه باتری بیش از حد معمول باز و بسته شود، این خودش یک نشانه هشدار است، نه یک رفتار عادی. رایجترین دلیل آن، ولتاژ شارژ بیش از حد بالاست؛ وقتی شارژر ولتاژی بیشتر از حدود ۲.۳ ولت به ازای هر سلول اعمال کند، سرعت تولید گاز از سرعت بازترکیب آن پیشی میگیرد و دریچه مجبور به باز شدن مکرر میشود. نگهداری باتری در دمای بالاتر از ۳۰ درجه سانتیگراد هم همین اثر را تشدید میکند، چون سرعت واکنشهای شیمیایی داخل سلول را بالا میبرد. جزئیات کامل تنظیم صحیح ولتاژ شارژ را در مقاله شارژ باتری یو پی اس نوشتهایم.
طبق FAQ رسمی MK Battery، نکتهای که خیلی وقتها اشتباه فهمیده میشود این است: «این ولتاژ بیش از حد است که این مشکل را ایجاد میکند، نه شارژ بیش از حد» — یعنی یک باتری حتی اگر کاملاً پر نشده باشد، صرفاً با اعمال ولتاژ بالاتر از حد مجاز میتواند دچار همان آسیب اضافهشارژ (Overcharge) شود. به همین دلیل، تنظیم دقیق ولتاژ شارژر، نه فقط زمان شارژ، تعیینکننده اصلی سلامت بلندمدت دریچه و باتری است.
— MK Battery, FAQs
هر بار که دریچه باز میشود، مقداری از گاز داخل باتری برای همیشه از دست میرود و این گاز دیگر قابل بازگشت نیست. تکرار این اتفاق در بلندمدت باعث خشک شدن تدریجی الکترولیت و افت زودرس ظرفیت باتری میشود، یکی از نشانههایی که در مقاله علائم خرابی باتری یو پی اس هم به آن اشاره کردهایم.
باتری VRLA در برابر باتری نیکل کادمیوم؛ کدام برای UPS منطقیتر است؟
باتری نیکل کادمیوم یکی از گزینههای رقیب VRLA در برخی پروژههای خاص UPS است، اما مقایسه این دو نشان میدهد چرا اکثر تولیدکنندگان UPS همچنان سراغ VRLA میروند. نیکل کادمیوم معمولاً ۲ تا ۴ برابر گرانتر از باتری همظرفیت VRLA است و همین موضوع هزینه سرمایهگذاری اولیه پروژه را بهشدت بالا میبرد.
| ویژگی | VRLA | نیکل کادمیوم |
|---|---|---|
| قیمت خرید | مقرونبهصرفه | ۲ تا ۴ برابر گرانتر |
| حساسیت به دما | نسبتاً بالا | مقاومت بهتر در دمای بالا |
| زمان شارژ سریع | حداقل ۴ ساعت توصیه میشود | میتواند در حدود ۱ ساعت شارژ شود |
تنها جایی که نیکل کادمیوم واقعاً برتری پیدا میکند، محیطهایی با دمای زیر صفر یا بالای ۴۵ درجه سانتیگراد است، جایی که ظرفیت واقعی VRLA سریعتر افت میکند. برای اکثر UPSهای خانگی، اداری و حتی بیشتر پروژههای صنعتی داخل ساختمان، این تفاوت دمایی آنقدر بزرگ نیست که هزینه اضافه نیکل کادمیوم را توجیه کند.
نکتهای که در تبلیغات باتری VRLA باید مراقبش باشید
گاهی در بروشورهای فروش عددهایی مثل «عمر ۵ تا ۱۰ سال، حتی تا ۲۰ سال» برای باتری VRLA دیده میشود که میتواند گمراهکننده باشد. این اعداد معمولاً مربوط به مدلهای صنعتی ۲ ولتی (مثل باتریهای ثابت OPzV) هستند که برای دکلهای مخابراتی و نیروگاه طراحی شدهاند، نه باتریهای معمول ۱۲ ولتی که در یو پی اسهای خانگی و اداری نصب میشوند.
برای همان باتریهای استاندارد ۱۲ ولتی که در اکثر UPSهای بازار ایران استفاده میشوند، عدد واقعیتر همان ۳ تا ۵ سال است که در مقاله عمر باتری یو پی اس هم به آن اشاره کردهایم. پس هنگام مقایسه دو باتری، حتماً بپرسید عدد اعلامشده مربوط به کدام مدل و ولتاژ است.
در بازدیدهای فنی و تماسهای پشتیبانی، بیشترین باتریهایی که با بدنه متورم یا رسوب اطراف دریچه به دستمان میرسند، باتریهایی هستند که یا کنار منبع گرما (مثل رک شارژر یا نور مستقیم آفتاب) نصب شدهاند، یا با شارژری کار میکنند که ولتاژ ثابت (Float) آن هرگز پس از نصب اولیه تنظیم و بازبینی نشده. این دو مورد بهتنهایی بیشترین سهم را در باز شدن زودهنگام و مکرر دریچه دارند، بیشتر از خود کیفیت باتری.
جمعبندی
دریچه خود تنظیم همان قطعهای است که باتری VRLA را از یک باتری سرب اسیدی ساده به محصولی بدون نیاز به سرویس و ایمن برای فضاهای بسته تبدیل کرده است. اما فراتر از این، همانطور که در ابتدای مقاله وعده دادیم، شکل همین دریچه و بدنه اطرافش (صاف، برآمده یا متورم) سادهترین راهی است که بدون باز کردن باتری یا استفاده از ابزار، وضعیت واقعیاش را بفهمید. اگر میخواهید بدانید کدام مدل از این باتری برای UPS شما مناسبتر است، راهنمای بهترین باتری یو پی اس را هم بخوانید.
